Taga Harmony PC-10000DC Noir

Le TAGA Harmony PC-10000DC est un conditionneur secteur haut de gamme développé pour fournir une alimentation plus propre, plus stable et mieux protégée aux systèmes hi-fi et home-cinéma. Ses huit prises Schuko sont réparties en quatre groupes indépendants disposant chacun de leur propre circuit de filtrage afin de limiter les interactions entre les appareils connectés. Un DC Blocker activable sur trois groupes, une alimentation linéaire dédiée aux deux ports USB-A, une protection contre les surtensions et un système complet de contrôle électrique viennent compléter cette architecture particulièrement élaborée.

Un filtrage secteur conçu pour limiter les perturbations

Le réseau électrique domestique peut être affecté par de nombreuses perturbations générées par les alimentations à découpage, les équipements informatiques, les appareils électroménagers ou encore les objets connectés. Ces interférences sont susceptibles de perturber le fonctionnement des électroniques audio et vidéo. Le conditionneur constitue ainsi une interface entre la prise murale et les différents appareils du système. Chaque groupe de prises dispose de son propre circuit de filtrage faisant appel à des selfs indépendantes ainsi qu'à des condensateurs de classe X et Y. Cette conception vise à réduire les parasites haute fréquence transmis par le secteur. L'atténuation annoncée s'étend de -10 à -55 dB sur une plage comprise entre 2 et 100 MHz. Les différents modules de filtrage, le transformateur ainsi que les principaux circuits bénéficient d'un blindage métallique individuel. Cette séparation physique contribue à limiter les interactions électromagnétiques entre les différentes sections. L'ensemble est pensé pour fournir aux électroniques raccordées une alimentation mieux maîtrisée.

Un câblage interne haut de gamme

Une attention particulière est portée au cheminement du courant à l'intérieur du conditionneur. Le câblage utilise du cuivre monocristallin OFC 5N afin de réduire les pertes électriques. Les connexions font quant à elles appel à des plaques de laiton. Cette architecture accompagne les différents circuits de filtrage afin de préserver au mieux la qualité de l'alimentation jusqu'aux prises de sortie. Elle contribue également à la cohérence globale de la conception, pensée pour les installations audio et vidéo exigeantes.

Huit prises réparties sur quatre groupes indépendants

Les huit prises Schuko sont organisées en quatre groupes comportant chacun deux prises. Chaque groupe profite d'un filtrage spécifique afin d'isoler autant que possible les différentes catégories d'appareils raccordés. Cette séparation limite les interactions électriques susceptibles de se produire entre les électroniques d'une même installation. Le premier groupe est destiné aux sources audio. Les groupes suivants sont respectivement prévus pour les appareils numériques, les préamplificateurs et les amplificateurs de puissance. Cette organisation facilite la répartition des différents éléments d'une chaîne hi-fi ou home-cinéma.

Un DC Blocker activable jusqu'à 12 V

Les groupes II, III et IV profitent d'un circuit de suppression du courant continu. Ce système DC Blocker est capable de bloquer jusqu'à 12 V de composante continue présente sur le secteur. Celle-ci peut notamment affecter les transformateurs de certaines électroniques. Une composante continue excessive peut entraîner des vibrations mécaniques, un bourdonnement du transformateur ou une augmentation de sa température de fonctionnement. Le filtrage contribue ainsi à offrir des conditions d'alimentation plus favorables aux appareils concernés. Le traitement peut être activé ou désactivé selon les besoins de l'installation. L'utilisateur conserve ainsi la possibilité d'adapter son fonctionnement aux différents équipements raccordés.

Une alimentation linéaire dédiée aux ports USB

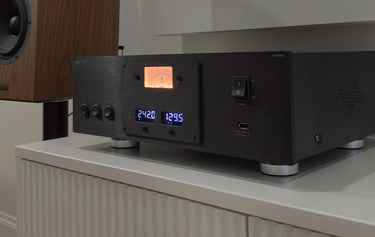

Deux ports USB-A délivrant une tension de 5 V sont directement intégrés au conditionneur. Contrairement à de nombreuses sorties USB reposant sur une alimentation à découpage, ces connecteurs bénéficient ici d'une véritable alimentation linéaire indépendante. Cette section utilise un transformateur toroïdal de 200 W accompagné d'un filtrage multi-étages. Elle est conçue pour fournir un courant stable aux accessoires USB compatibles tout en limitant les nuisances électriques susceptibles d'être produites par des alimentations à découpage classiques. Les ports USB peuvent ainsi alimenter différents accessoires sans nécessiter l'ajout d'un bloc secteur externe. Cette solution facilite également l'intégration des équipements USB au sein d'un système audio soigneusement optimisé.

Une puissance totale adaptée aux systèmes ambitieux

Le TAGA Harmony PC-10000DC accepte une puissance totale pouvant atteindre 3450 W pour un courant de 14 A. Son courant de crête atteint pour sa part 20 A. Cette capacité lui permet d'accueillir simultanément de nombreux appareils constituant une installation hi-fi ou home-cinéma. La présence de groupes distincts permet notamment d'intégrer des électroniques aux besoins énergétiques différents. Sources, appareils numériques, préamplificateurs et blocs de puissance peuvent ainsi être raccordés sur des sections dédiées.

Une protection complète contre les surtensions

Au-delà du filtrage, le conditionneur assure également une fonction de protection des appareils raccordés. Il est conçu pour faire face à des surtensions pouvant atteindre 4500 A, avec une tension maximale annoncée de 3000 V. La capacité d'absorption énergétique atteint 140 J. Cette protection apporte une sécurité supplémentaire aux équipements connectés face aux variations brutales susceptibles d'apparaître sur le réseau électrique.

Une conception mécanique pensée pour limiter les vibrations

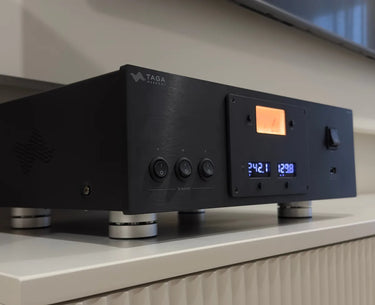

Les circuits sensibles sont installés sur une plateforme suspendue reposant sur douze entretoises amortissantes. Cette architecture vise à réduire la transmission des vibrations mécaniques vers les composants internes. Le châssis repose également sur des pieds d'isolation faisant appel à des billes métalliques. Cette conception mécanique complète le travail réalisé sur les sections électriques et le blindage interne afin de proposer un ensemble adapté à une installation audio haut de gamme.

Un contrôle complet des paramètres électriques

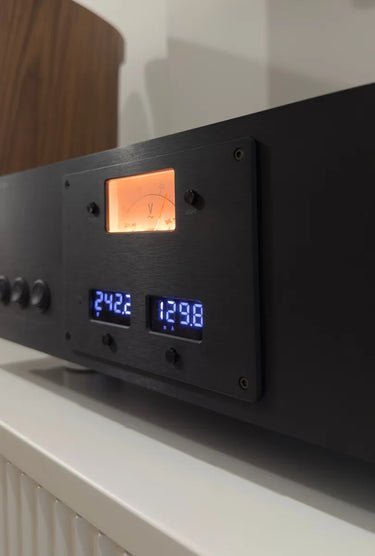

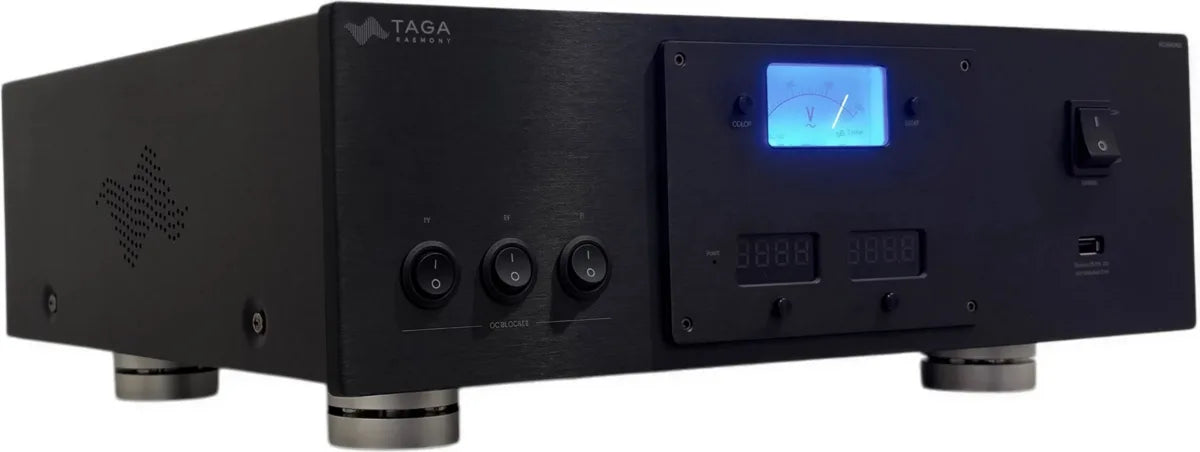

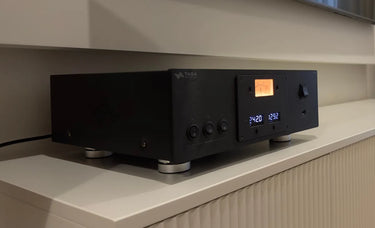

La façade intègre un voltmètre analogique rétroéclairé qui apporte une présentation rappelant les électroniques hi-fi traditionnelles. Deux afficheurs numériques viennent compléter cet instrument afin de fournir davantage d'informations sur le fonctionnement électrique du système. Il est possible de consulter en temps réel la tension secteur, le courant consommé, la puissance, la fréquence ou encore le facteur de puissance. Ces informations facilitent la surveillance de l'installation et de sa consommation. Les afficheurs peuvent être désactivés lorsque leur présence n'est pas nécessaire. Cette fonction permet notamment de conserver une ambiance visuelle plus discrète dans une salle dédiée à l'écoute musicale ou au home-cinéma.

Une détection de phase pour optimiser le raccordement

Un détecteur de phase est intégré afin de faciliter l'identification de la polarité du réseau électrique. Il fonctionne conjointement avec un sélecteur permettant de corriger une éventuelle inversion de phase. Cette fonction simplifie le raccordement des différentes électroniques et permet de contrôler rapidement la configuration électrique de l'installation. Elle complète les nombreuses fonctions de surveillance présentes en façade.

Un conditionneur complet pour les installations exigeantes

Le TAGA Harmony PC-10000DC associe huit prises Schuko, quatre groupes de filtrage indépendants, un DC Blocker activable, une alimentation linéaire USB et une protection contre les surtensions dans un même châssis. Son câblage en cuivre OFC 5N, ses multiples blindages et son isolation mécanique témoignent d'une conception poussée visant à fournir une alimentation mieux maîtrisée. Avec une capacité totale de 3450 W, des fonctions avancées de mesure et une organisation des prises adaptée aux différentes catégories d'appareils, il constitue une solution particulièrement complète pour centraliser et protéger l'alimentation d'un système hi-fi ou home-cinéma ambitieux.
