Nuprime SW-9X

Le switch réseau NuPrime SW-9X est un modèle audiophile haut de gamme spécialement développé pour optimiser les connexions Ethernet des installations hi-fi et limiter les perturbations électriques susceptibles d'affecter les équipements audio connectés. Doté de huit ports RJ45 Gigabit Ethernet plaqués or, il permet de centraliser les connexions des lecteurs réseau, serveurs musicaux, ordinateurs et autres appareils compatibles au sein d'une infrastructure dédiée à la musique dématérialisée. Sa conception repose sur une architecture d'alimentation NuPrime Power Engine particulièrement élaborée, associant un filtrage secteur multistade, trois rails d'alimentation indépendants et un système actif de suppression des interférences de mode commun. Le NuPrime SW-9X bénéficie également d'une horloge TCXO de 25 MHz offrant une précision annoncée de 0,1 ppm à 25 °C, ainsi que d'une entrée BNC permettant d'utiliser une horloge externe compatible. Ces technologies visent à stabiliser le fonctionnement des circuits Ethernet et à réduire les parasites électriques susceptibles de circuler dans l'installation. Son châssis en aluminium, ses connecteurs plaqués or et ses indicateurs lumineux désactivables complètent une conception pensée pour les systèmes hi-fi exigeants.

Huit ports Gigabit Ethernet pour centraliser les équipements hi-fi

Le NuPrime SW-9X dispose de huit ports RJ45 Gigabit Ethernet compatibles avec les débits de 100 et 1 000 Mb/s. Cette connectique permet de relier simultanément plusieurs équipements réseau, notamment un lecteur audio connecté, un serveur musical NAS, un ordinateur ou tout autre appareil doté d'une interface Ethernet compatible. Le switch assure la commutation et la distribution des données entre les différentes connexions, permettant de constituer un réseau local adapté aux besoins d'une installation hi-fi dématérialisée. Il peut ainsi être associé au routeur domestique pour centraliser les échanges entre les sources musicales et les appareils de lecture.

Les huit connecteurs Ethernet bénéficient de contacts plaqués or, sélectionnés pour assurer une connexion électrique durable et limiter les phénomènes d'oxydation. Cette finition contribue à préserver la qualité du contact entre les câbles et les prises RJ45 au fil des utilisations. L'espacement des connecteurs a également été étudié afin de limiter les interactions électriques entre les différentes liaisons et de favoriser la stabilité des transmissions. Cette attention portée à la connectique se révèle particulièrement intéressante dans les installations regroupant plusieurs équipements numériques.

Chaque port dispose d'indicateurs lumineux permettant de visualiser rapidement son état de connexion et son activité réseau. Un interrupteur dédié permet de désactiver ces voyants pour privilégier une ambiance visuelle plus discrète dans une salle d'écoute. Cette fonctionnalité apporte un confort supplémentaire aux utilisateurs souhaitant limiter les sources lumineuses à proximité de leur système hi-fi. Le NuPrime SW-9X associe ainsi une connectique réseau complète à une ergonomie adaptée aux environnements audiophiles.

Une horloge TCXO de 25 MHz pour une référence temporelle stable

Le NuPrime SW-9X intègre une horloge TCXO, pour Temperature-Compensated Crystal Oscillator, fonctionnant à une fréquence de 25 MHz. Cette technologie repose sur un oscillateur à quartz compensé en température, conçu pour maintenir une fréquence particulièrement stable malgré les variations thermiques. NuPrime annonce une précision de 0,1 ppm à 25 °C, permettant de fournir une référence temporelle précise aux circuits de commutation Ethernet. Cette stabilité contribue à maintenir des conditions de fonctionnement régulières pour les composants numériques du switch.

L'horloge TCXO a été sélectionnée pour limiter les fluctuations de fréquence et le bruit de phase susceptibles d'affecter les circuits électroniques. Elle vise à assurer une synchronisation stable des échanges de données au sein du switch et à réduire les perturbations électriques associées au fonctionnement des circuits numériques. Cette conception s'inscrit dans une démarche d'optimisation de l'environnement électrique des équipements hi-fi connectés.

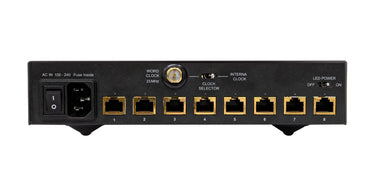

Pour les installations les plus exigeantes, le NuPrime SW-9X dispose également d'une entrée BNC destinée au raccordement d'une horloge externe de 25 MHz compatible. Un sélecteur situé à l'arrière de l'appareil permet de choisir entre l'horloge TCXO interne et une référence externe. Cette possibilité offre une souplesse supplémentaire aux utilisateurs disposant d'une infrastructure de synchronisation dédiée. Le switch peut ainsi évoluer au sein d'un système audiophile comprenant plusieurs électroniques spécialisées.

Une alimentation NuPrime Power Engine conçue pour réduire le bruit électrique

Le NuPrime SW-9X bénéficie d'une architecture d'alimentation propriétaire baptisée NuPrime Power Engine, spécialement développée pour fournir une énergie stable aux circuits numériques. Ce système associe un module de conversion secteur à faible ondulation à plusieurs étages de filtrage et de régulation. L'objectif est de limiter les perturbations provenant du réseau électrique ainsi que les parasites générés par les composants internes du switch. Cette conception vise à préserver les conditions de fonctionnement des circuits Ethernet et de l'horloge de référence.

L'alimentation repose sur trois rails indépendants de 12 V, 3,3 V et 1,1 V, chacun destiné à répondre aux besoins électriques des différents étages de l'appareil. Ces rails utilisent des convertisseurs abaisseurs haute vitesse conçus pour assurer une conversion efficace, une réponse rapide aux variations de charge et un faible niveau de bruit en sortie. Cette séparation permet de répartir l'alimentation entre les circuits et de limiter les interactions électriques susceptibles de se produire entre les différentes sections du switch.

Le module d'alimentation bénéficie également d'un dissipateur thermique en aluminium destiné à favoriser l'évacuation de la chaleur. Cette gestion thermique contribue à maintenir des conditions de fonctionnement régulières, particulièrement importantes pour les composants électroniques sensibles. L'ensemble de l'architecture NuPrime Power Engine vise ainsi à associer stabilité électrique, faible bruit et régulation précise pour accompagner les performances des circuits réseau.

Une alimentation dédiée pour préserver la précision de l'horloge

Une attention particulière a été portée à l'alimentation de l'horloge TCXO intégrée au NuPrime SW-9X. Cette section bénéficie d'un circuit de filtrage multistade spécifiquement conçu pour atténuer les perturbations électriques présentes sur différentes bandes de fréquences. Le dispositif intervient notamment autour de 10 MHz, 100 MHz et 1 GHz, afin de limiter les parasites susceptibles d'affecter le fonctionnement de l'oscillateur.

Cette architecture permet de fournir à l'horloge une alimentation adaptée à ses exigences de stabilité. En réduisant les interférences susceptibles de circuler sur les lignes électriques internes, elle vise à préserver la précision de la référence temporelle de 25 MHz. Cette conception complète le travail réalisé sur la compensation thermique de l'oscillateur et contribue à limiter les perturbations pouvant être réinjectées dans les circuits Ethernet.

La séparation des différents étages d'alimentation permet également de mieux maîtriser les interactions entre l'horloge et les autres composants du switch. Le NuPrime SW-9X associe ainsi une référence temporelle de haute précision à une architecture électrique spécialement étudiée pour accompagner son fonctionnement. Cette approche globale constitue l'un des éléments centraux de sa conception audiophile.

Une suppression active des interférences de mode commun

Le NuPrime SW-9X intègre une technologie active de suppression des interférences de mode commun, destinée à atténuer les perturbations électromagnétiques et radiofréquences présentes sur l'alimentation. Ces parasites peuvent provenir de nombreux appareils électriques et électroniques, notamment les alimentations à découpage, les ordinateurs, les routeurs et les équipements connectés au même réseau secteur. Ils peuvent circuler par les conducteurs électriques et contribuer à augmenter le niveau d'interférences dans l'environnement des appareils audio sensibles.

Le système de suppression active repose sur un principe de compensation électrique. Un circuit détecte les perturbations présentes sur l'alimentation et génère un signal de même amplitude, mais de phase opposée. La combinaison de ces deux signaux permet d'atténuer les interférences par opposition de phase. Cette technologie intervient en complément des différents étages de filtrage passif afin de renforcer le traitement des parasites électriques.

NuPrime annonce une atténuation de 17,78 dB à 100 MHz pour le circuit d'alimentation principal et de 20,79 dB à 100 MHz pour le circuit de génération d'horloge, selon les conditions de mesure du fabricant. Ces valeurs illustrent le travail réalisé pour réduire les perturbations haute fréquence susceptibles d'affecter les composants numériques. Dans certaines installations, cette conception peut contribuer à limiter la propagation des parasites électriques vers les équipements audio connectés et à préserver un environnement électromagnétique plus propre.

Un filtrage secteur multistade pour stabiliser les circuits numériques

En complément de sa technologie active de suppression du bruit, le NuPrime SW-9X adopte un filtrage secteur multistade destiné à atténuer les perturbations provenant de l'alimentation électrique. Son entrée secteur intègre notamment une inductance de mode commun conçue pour limiter la circulation des parasites susceptibles d'être générés par les autres appareils raccordés à la même installation. Cette première étape contribue à réduire les interférences avant leur propagation vers les circuits internes du switch.

Le filtrage intervient également au niveau des différentes alimentations internes, avec des circuits adaptés aux besoins spécifiques de l'horloge TCXO et des composants Ethernet. Cette organisation permet de traiter les perturbations à plusieurs niveaux, depuis l'entrée secteur jusqu'aux étages électroniques sensibles. Elle complète le fonctionnement des trois rails d'alimentation indépendants et du système actif de suppression des interférences.

Cette approche vise à maintenir un environnement électrique stable pour les circuits de commutation et à limiter les perturbations susceptibles de circuler vers les équipements connectés. Elle se révèle particulièrement intéressante dans les installations comprenant de nombreux appareils numériques alimentés par le même réseau électrique. Le NuPrime SW-9X associe ainsi plusieurs technologies de filtrage et de régulation afin de favoriser une distribution réseau adaptée aux exigences des systèmes hi-fi audiophiles.

Un châssis en aluminium pensé pour les installations audiophiles

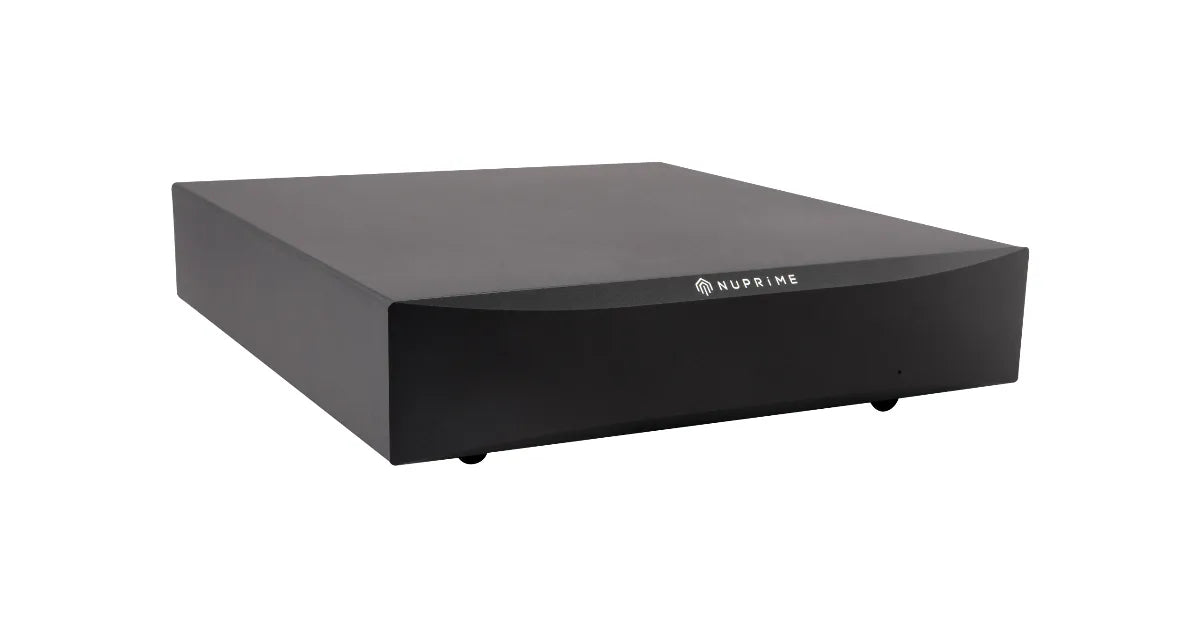

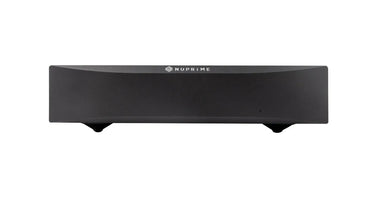

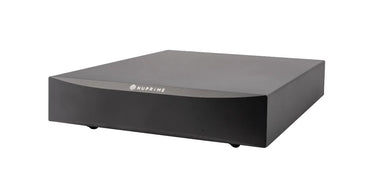

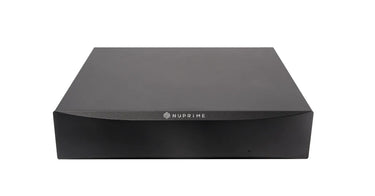

Le NuPrime SW-9X adopte un châssis en aluminium qui accompagne sa conception haut de gamme et facilite son intégration dans une installation hi-fi dédiée. Ce matériau offre une structure rigide et une finition adaptée aux équipements électroniques audiophiles. Le boîtier regroupe les huit ports RJ45 Gigabit, les circuits d'alimentation NuPrime Power Engine et l'horloge TCXO au sein d'un appareil conçu pour centraliser les connexions réseau.

Les connecteurs Ethernet plaqués or contribuent à assurer une liaison électrique durable avec les câbles réseau compatibles. Leur disposition étudiée facilite l'organisation des différentes connexions et vise à limiter les interactions entre les ports. Les indicateurs lumineux permettent de contrôler rapidement l'activité réseau, tandis que leur désactivation offre une présentation plus discrète pendant les séances d'écoute.

Grâce à son entrée BNC pour horloge externe et à son architecture d'alimentation élaborée, le NuPrime SW-9X peut prendre place dans un système hi-fi comprenant plusieurs équipements numériques spécialisés. Il constitue un point de connexion central pour les lecteurs réseau, serveurs musicaux et autres appareils Ethernet. Son châssis en aluminium complète ainsi un ensemble pensé pour associer organisation du réseau, stabilité électrique et intégration audiophile.

Une solution réseau haut de gamme pour les systèmes hi-fi connectés

Le NuPrime SW-9X constitue une solution particulièrement élaborée pour centraliser les connexions Ethernet d'une installation hi-fi tout en limitant les perturbations électriques susceptibles d'affecter les équipements connectés. Ses huit ports Gigabit plaqués or assurent la distribution des données entre les différents appareils, tandis que son horloge TCXO de 25 MHz à 0,1 ppm fournit une référence temporelle stable aux circuits réseau. L'alimentation NuPrime Power Engine, associée à trois rails indépendants, à un filtrage secteur multistade et à une suppression active des interférences de mode commun, vise à préserver un environnement électrique maîtrisé. Son entrée BNC pour horloge externe, son châssis en aluminium et ses indicateurs lumineux désactivables complètent une conception adaptée aux installations audiophiles exigeantes. Le NuPrime SW-9X représente ainsi un choix intéressant pour les mélomanes souhaitant disposer d'une infrastructure Ethernet soignée, stable et adaptée aux équipements audio numériques haut de gamme.
