DVDO 4K HDMI Signal Generator & Analyzer pour diagnostiquer facilement vos liaisons HDMI
Le DVDO 4K HDMI Signal Generator & Analyzer est un outil de diagnostic compact destiné aux installateurs audiovisuels, intégrateurs, techniciens et professionnels souhaitant contrôler rapidement une installation HDMI. Il associe dans un même boîtier une fonction de génération de signal et une fonction d'analyse, facilitant ainsi la vérification des sources, écrans, vidéoprojecteurs, répartiteurs, extendeurs et autres équipements HDMI. Compatible HDMI 2.0, il prend en charge les signaux jusqu'en 4K à 60 Hz 4:4:4 avec une bande passante de 18 Gbit/s et permet de contrôler les protocoles HDCP 2.2 et HDCP 1.4. Son fonctionnement autonome, son commutateur DIP et ses voyants de diagnostic offrent une utilisation rapide aussi bien sur site qu'en atelier.
Deux fonctions réunies pour simplifier le diagnostic HDMI

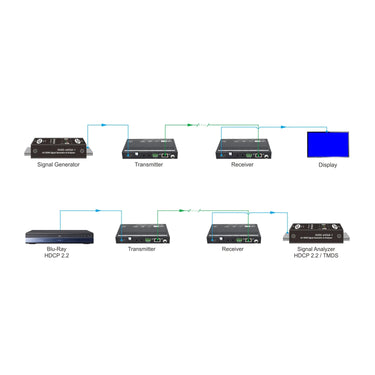

Le mode générateur permet d'envoyer un signal HDMI de référence vers un écran, un vidéoprojecteur ou un équipement intermédiaire afin d'en vérifier la compatibilité. Le mode analyseur émule quant à lui un afficheur et permet de contrôler le signal transmis par une source comme un lecteur Blu-ray, un ordinateur ou un décodeur. Cette double fonction facilite l'identification de l'équipement concerné au sein d'une chaîne HDMI et accélère les opérations d'installation, de maintenance et de validation.
Des signaux vidéo jusqu'en 4K à 60 Hz
La prise en charge HDMI 2.0 autorise des tests vidéo jusqu'en 4K à 60 Hz avec une bande passante maximale de 18 Gbit/s. Plusieurs formats peuvent être sélectionnés, notamment la 4K à 60 Hz en 4:4:4, la 4K à 60 Hz en 4:2:0, la 4K à 30 Hz en 4:4:4 et le 1080p à 60 Hz. Le signal 4K60 4:4:4 bénéficie d'une profondeur de 8 bits, permettant de contrôler efficacement les équipements destinés aux installations Ultra Haute Définition.
Un contrôle précis des protections HDCP
La compatibilité avec les protocoles HDCP 2.2 et HDCP 1.4 permet de tester les configurations utilisées avec de nombreuses sources et installations audiovisuelles. Le générateur propose différents réglages HDCP ainsi qu'un mode de sortie sans protection afin d'adapter le signal aux besoins du diagnostic. Des mires colorées associées aux configurations facilitent l'identification visuelle du mode sélectionné lors des opérations de contrôle.
Des voyants pour visualiser immédiatement le signal
En mode analyseur, deux voyants fournissent directement des informations sur l'état du signal HDMI et de la protection HDCP. Le témoin SIG indique la présence de l'alimentation 5 V et du flux TMDS grâce à différents états lumineux. Le témoin HDCP permet d'identifier rapidement une transmission HDCP 2.2 ou HDCP 1.4, offrant ainsi une lecture pratique des principales caractéristiques du signal reçu.
Des réglages rapides grâce au commutateur DIP
Un commutateur DIP à quatre positions assure la sélection directe des paramètres de test. Les premières positions permettent de choisir le format vidéo tandis que les suivantes déterminent le mode HDCP et la mire utilisée. Cette commande physique rend les réglages immédiatement accessibles et convient particulièrement aux interventions rapides sur une installation audiovisuelle.

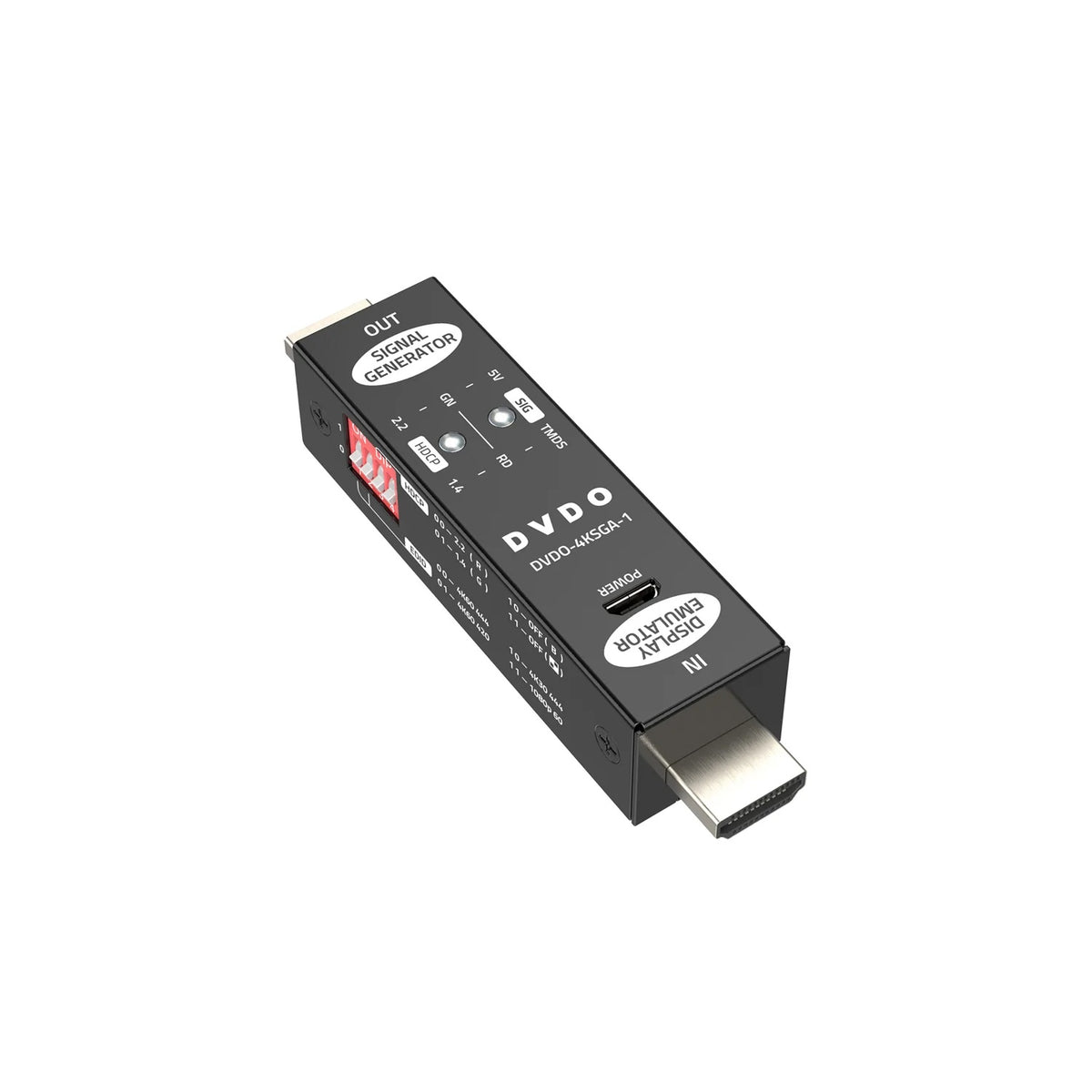

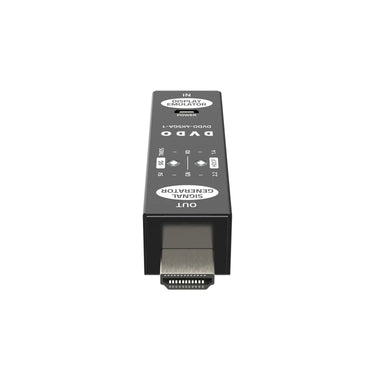

Une connectique pensée pour les interventions sur site
La connectique comprend une entrée HDMI type A à 19 broches pour l'analyse des sources et une sortie HDMI type A à 19 broches pour la génération des signaux de test. Un connecteur Micro-USB fournit une alimentation de 5 V CC et 1 A lorsque le générateur est utilisé. En mode analyseur, l'alimentation peut également provenir de la source HDMI lorsque la puissance délivrée convient au fonctionnement de l'appareil.
Un format compact facile à transporter
Avec seulement 75 mm de longueur, 22 mm de largeur et 19 mm d'épaisseur, cet outil trouve facilement sa place dans une mallette ou une trousse d'intervention. Son poids de 65 g favorise son utilisation quotidienne par les techniciens et intégrateurs amenés à se déplacer régulièrement. Sa consommation maximale de 2 W et son alimentation USB participent également à sa simplicité d'intégration dans un environnement de test mobile.
Un outil complet pour sécuriser vos installations HDMI
Le DVDO 4K HDMI Signal Generator & Analyzer réunit les fonctions essentielles pour contrôler une source, un afficheur ou une chaîne de transmission HDMI jusqu'en 4K à 60 Hz. Sa compatibilité HDMI 2.0, sa gestion des standards HDCP 2.2 et 1.4 ainsi que ses voyants de diagnostic facilitent l'analyse des installations audiovisuelles. Son format de poche et ses commandes directement accessibles en font un équipement particulièrement pratique pour les opérations de mise en service, de maintenance et de dépannage.
