DVDO 4K60 HDMI 70m Cascading Extender over Category avec ARC (Tx/Rx)

Le DVDO CAT4K 70 CC permet de transporter un signal HDMI haute définition sur de longues distances à travers un câblage réseau CAT6, CAT6a ou CAT7. Composé d’un émetteur et d’un récepteur, il prend en charge les signaux jusqu’en 4K à 60 Hz ainsi que les standards HDMI 2.0 et HDCP 2.2. Sa compatibilité HDR et HDR10, sa gestion audio avancée, son canal ARC et sa transmission infrarouge bidirectionnelle facilitent son intégration dans de nombreuses installations audiovisuelles. Sa portée maximale de 70 mètres et sa capacité de mise en cascade permettent également d’envisager des configurations multi-écrans étendues.

Une transmission 4K fluide sur longue distance

La liaison prend en charge une résolution maximale de 3840 x 2160 pixels jusqu’à 60 Hz, ainsi que de nombreux formats vidéo allant de la définition standard à l’Ultra HD. Cette compatibilité permet de transporter les contenus issus d’un ordinateur, d’un lecteur multimédia, d’un système de vidéosurveillance ou d’une autre source HDMI compatible. Les standards HDMI 2.0 et HDCP 2.2 assurent également la prise en charge des équipements et contenus vidéo modernes. Les formats HDR et HDR10 enrichissent la compatibilité avec les contenus à plage dynamique étendue. L’image conserve ainsi les informations nécessaires à son affichage sur un téléviseur, un moniteur ou un vidéoprojecteur compatible. La gestion des informations EDID contribue également à adapter automatiquement la résolution aux caractéristiques de l’écran connecté.

Jusqu’à 70 mètres avec un câblage réseau

Le signal audio-vidéo peut parcourir jusqu’à 70 mètres entre l’émetteur et le récepteur avec un câble CAT6, CAT6a ou CAT7. Cette architecture facilite l’installation d’un écran éloigné d’une baie technique, d’un ordinateur ou d’une autre source HDMI. Le câblage Ethernet constitue une solution pratique pour les installations audiovisuelles réparties dans plusieurs pièces ou sur de grandes surfaces. La transmission jusqu’en 4K à 60 Hz reste disponible sur cette distance maximale en configuration simple. Le système convient ainsi aux environnements résidentiels comme aux installations professionnelles nécessitant des liaisons importantes. Son format compact facilite également son positionnement derrière un écran ou à proximité des équipements audiovisuels.

Une diffusion évolutive vers plusieurs écrans

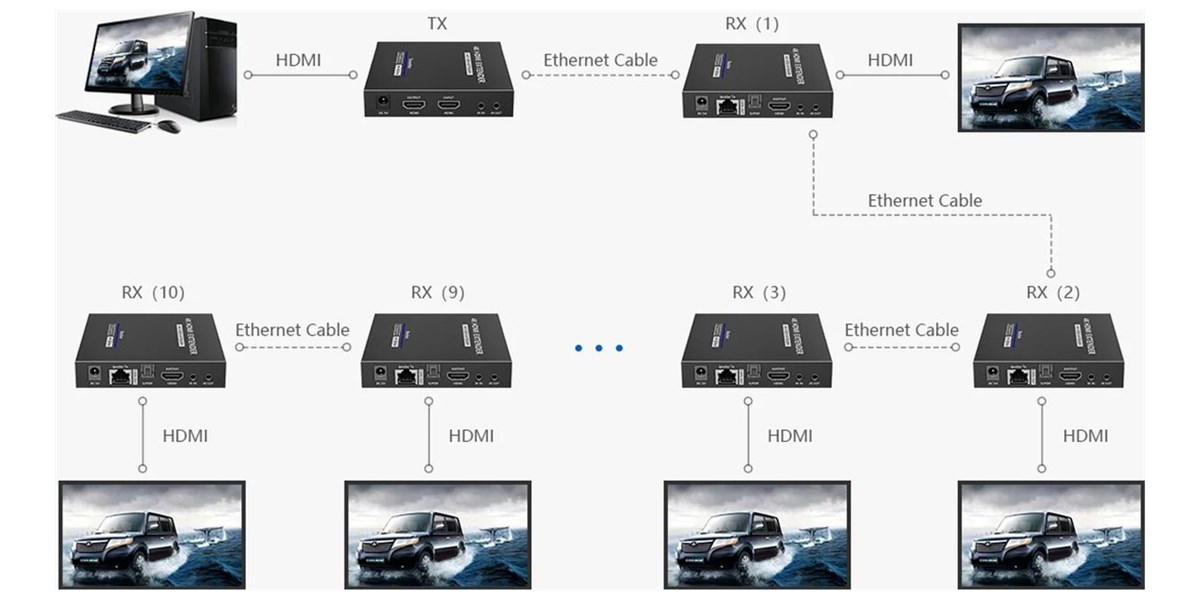

Le récepteur intègre une sortie réseau permettant de prolonger l’installation vers des récepteurs supplémentaires. Une configuration en cascade peut réunir jusqu’à dix récepteurs afin de diffuser la même source vers plusieurs écrans. Chaque unité est reliée à la suivante par un câble CAT6, CAT6a ou CAT7, puis raccordée à son écran en HDMI. Cette architecture trouve naturellement sa place dans les réseaux d’affichage dynamique, les commerces, les hôtels, les établissements scolaires ou les espaces événementiels. Elle permet de centraliser la source vidéo tout en distribuant son contenu vers différents points d’affichage. Pour une installation en cascade, une liaison réseau maximale de 50 mètres entre chaque récepteur favorise une transmission optimale.

Une connectique pensée pour l’intégration audiovisuelle

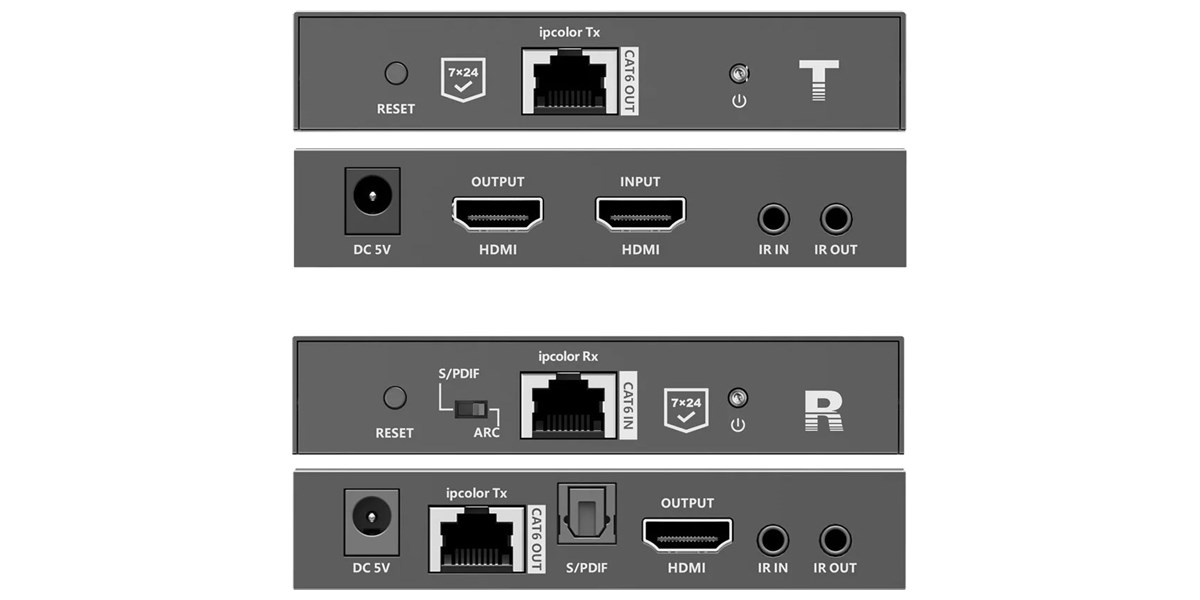

L’émetteur reçoit la source par une entrée HDMI et propose également une sortie HDMI locale. Cette dernière permet de connecter un écran de contrôle ou un second dispositif d’affichage directement à proximité de la source. Une sortie RJ45 assure ensuite la transmission du signal vers le récepteur distant. Le récepteur dispose d’une entrée RJ45, d’une sortie HDMI et d’une seconde connexion RJ45 dédiée à la mise en cascade. Une sortie numérique optique S/PDIF permet d’envoyer le signal audio vers un amplificateur, une barre de son ou un autre équipement compatible. Le sélecteur S/PDIF/ARC offre un choix direct entre l’extraction du signal audio HDMI et la récupération du son via le canal de retour audio.

Une gestion audio adaptée aux installations modernes

Le système prend en charge plusieurs formats audio parmi lesquels le LPCM, le DTS-HD, le DTS-Audio et le Dolby Digital 5.1. Il assure également la compatibilité avec le Dolby Atmos afin d’accompagner les installations home cinéma et audiovisuelles évoluées. L’extraction audio optique facilite la connexion d’un système sonore indépendant de l’écran. La fonction ARC permet de récupérer le signal sonore provenant d’un équipement d’affichage compatible. Cette gestion audio apporte davantage de souplesse lors de l’intégration avec un amplificateur ou une barre de son. Elle permet de réunir transport vidéo et gestion audio au sein de la même installation.

Un contrôle infrarouge dans les deux sens

L’émetteur et le récepteur disposent chacun de connexions infrarouges au format mini-jack 3,5 mm. Cette transmission bidirectionnelle permet de faire circuler les commandes entre les deux extrémités de l’installation. Une source placée dans une baie technique peut ainsi être pilotée depuis la zone où se trouve l’écran. Le fonctionnement bidirectionnel apporte également de la flexibilité aux installations professionnelles ou résidentielles complexes. Les équipements peuvent rester regroupés dans un emplacement technique tout en conservant un contrôle pratique depuis les zones d’utilisation. Cette fonction complète efficacement la transmission HDMI longue distance.

Un format compact conçu pour l’intégration

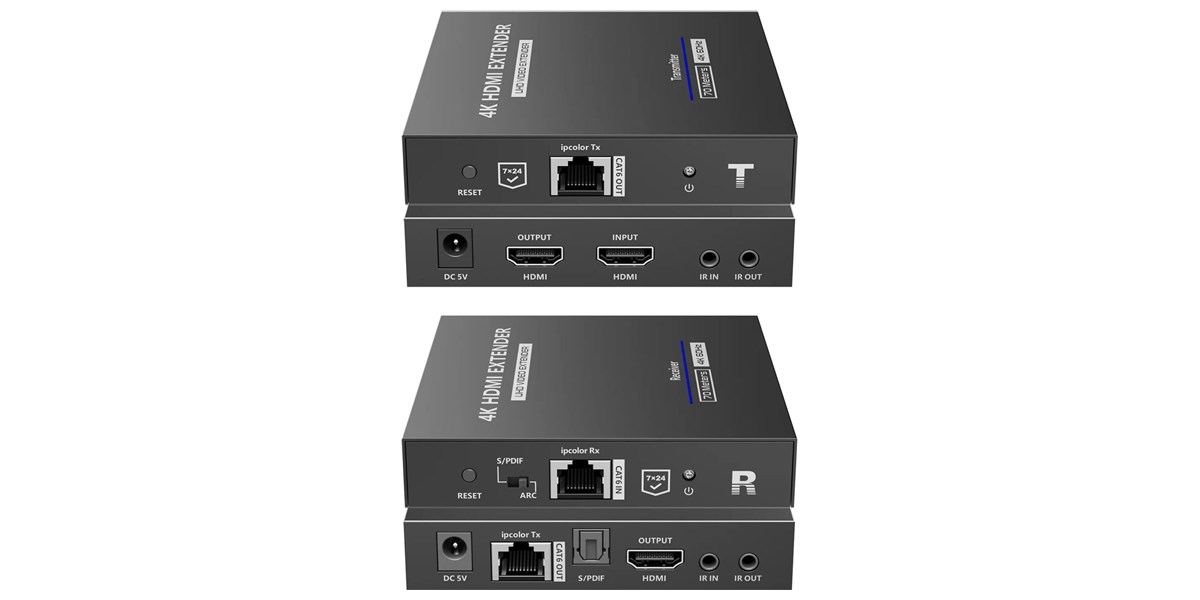

L’émetteur et le récepteur prennent place dans des boîtiers métalliques noirs mesurant chacun 105,5 x 102,5 x 20 mm. Leur poids de 243 g par unité facilite leur intégration derrière un écran, dans un meuble audiovisuel ou au sein d’une baie technique. Le boîtier métallique convient particulièrement aux installations fixes et aux environnements audiovisuels professionnels. Chaque unité fonctionne avec une alimentation 5 V CC / 2 A et présente une consommation maximale de 4 W. Le système accepte une température de fonctionnement comprise entre -20 °C et 60 °C. Ces caractéristiques facilitent son utilisation dans une large variété d’environnements d’installation.

Une solution complète pour distribuer la vidéo 4K

Le DVDO CAT4K 70 CC réunit transmission HDMI longue distance, compatibilité 4K 60 Hz, HDR10, gestion audio et diffusion multi-écrans dans une solution compacte. Sa portée de 70 mètres répond aux besoins des installations où la source et l’écran sont fortement espacés. La mise en cascade jusqu’à dix récepteurs, l’ARC, la sortie S/PDIF, la sortie HDMI locale et le contrôle infrarouge bidirectionnel apportent une grande souplesse d’intégration. Il constitue ainsi une solution adaptée à l’affichage dynamique, aux salles de conférence, aux commerces, aux installations événementielles et aux systèmes audiovisuels résidentiels.
